Détails sur le produit:
|
Nom: | Grue portique bipoutre | Mots-clés: | Grue de portique portaile |
---|---|---|---|
Application: | Extérieur | Couleur: | Comme demande du client |
Devoir de travail: | A5-A8 | Pièces électriques principales: | Siemens, Schneider et CHINT |
Mécanisme de levage: | Chariot électrique à grue de câble métallique | Garantie: | 12 mois |
Taille de levage de maximum: | 3~20M | Envergure: | 18m-35m |
Condition: | Nouveau | Caractéristique: | Grue de portique |
Surligner: | Grue à portique mobile de 80 t,grue à portique à portail de 80 t,grue à portique mobile à grande portée |
Crochet de Crane Portal Gantry Crane With de pont roulant de la grande envergure 80t
Description portaile de déplacement de grue de portique
La grue de portique de poutre de double de MG avec le crochet se compose de portique, de chariot de pont roulant, de mécanisme de déplacement de chariot, de cabine et de système de contrôle électrique. Le portique est de structure en forme de boîte, jambes de soutien peut être adapté aux besoins du client selon les besoins des clients.
Paramètres techniques portaiux de déplacement de grue de portique
Capacité (t) | Envergure (m) | Taille de levage (m) |
Devoir de travail | Vitesse de levage principale (m/min) |
Vitesse de levage aux. (m/min) |
Vitesse de déplacement de crabe (m/min) |
Vitesse de déplacement de chariot (m/min) |
Puissance (kilowatts) | Rail |
5 | 18~26 | 10 | A5 | 9,2 | - | 37,2 | 37,7 | 27,8 | 43kg/m |
30~35 | 12 | ||||||||
10 | 18~22 | 10 | 8,5 | - | 37,2 | 37,7 | 35,8 | ||
26 | 10 | 44,8 | |||||||
30~35 | 11 | ||||||||
20/5 | 18~26 | 10 | 7,1 | 9,2 | 36,6 | 40,1 | 65 | ||
30~35 | 12 | 44 | 73 | ||||||
32/5 | 18~26 | 10 | 6,3 | 9,2 | 29,8 | 38 | 89 | ||
30~35 | 12 | 40 | 107 | ||||||
50/10 | 18~26 | 10 | 5,9 | 8,5 | 31 | 40,1 | 141,5 | QU80 | |
30~35 | 12 | 44 | 157,5 | ||||||
75/20 | 18~26 | 12 | 3,9 | 7,2 | 38,4 | 3.7~37 | 146 | ||
30~35 | |||||||||
100/20 | 18~35 | 12 | 3,1 | 7,2 | 33,9 | 3.23~32.3 | 162 | ||
160/50 | 18~35 | 15 | 3,5 | 5,9 | 22,5 | 2.8~28 | 242 | QU100 | |
200/50 | 18~35 | 15 | 3,5 | 5,9 | 29 | 2.8~28 | 299 | ||
320/80 | 18~35 | 15 | 3,6 | 6 | 16,7 | 2.8~28 | 476 | QU120 | |
400/30 | 18 | 18 | 0.15~1.5 | 6 | 10 | 18 | 275 | ||
500/80 | 28,5 | 33 | 0.15~1.5 | 0.6~6 | 1.36~13.6 | 1.6~16 | 350 | ||
600/80 | 36 | 22 | 0.13~1.3 | 0.4~4 | 1.5~15 | 2.5~25 | 405 | ||
800/10 | 36 | 14 | 0.1~1 | 7 | 0.5~5 | 1~10 | 330 |
La grue de portique portaile de déplacement comporte
1. Grue de portique simple de faible puissance de poutre
2. Le mécanisme de levage est chariot/grue électriques ; il peut équiper du crochet, seau, grippage, magnétique
mandrin et d'autres outils de levage !
3. Pièces de rechange : Il peut équiper de deux crochets, d'un crochet principal et d'un crochet secondaire !
4. Poutre : Elle se compose de cadre de pont, de chariot, de mécanisme opératoire de chariot et d'équipement électrique.
La poutre de grue est produite sans soudure ; elle fait à la poutre beaucoup plus de force !
5. Utilisation : Elle s'applique au transfert, à se réunir, au contrôle et à la réparation aussi bien qu'à la charge et décharge
divers matériaux !
6. Note : Elle est interdite pour utiliser l'équipement dans l'environnement de combustible, d'explosif ou de corrosifs.
7. Opération : Le fonctionnement de cette grue est accompli dans la cabine de conducteur, qui fait installer le type ouvert et le type fermé et de la gauche ou du côté droit selon la situation pratique. La direction d'entrer
la porte a deux formes, sideway et extrémités, afin de satisfaire le choix de l'utilisateur dans différentes conditions.
8. Vitesse : Il y a trois vitesses : vitesse de levage de chariot, vitesse de déplacement de chariot, grue.
Avantages de grue de portique portaile de déplacement
1. Opération flexible et entretien facile.
2. Grande capacité de chargement et efficacité de travail élevée.
3. grande envergure, stabilité élevée de grue et fiabilité.
4. Structure nouvelle, technologie de pointe, conception sensible, aspect attrayant.

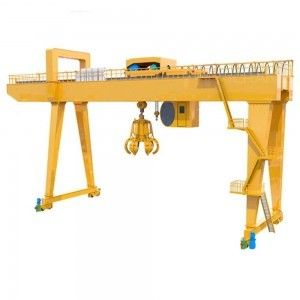

Portique portail de déplacement Crane Images
